申請號: 201721070158.1

申請日: 2017.08.25

申請人: 西安碳星半導體科技有限公司

發明人: 碳星; 藺鋼; 李升

       摘要：

       本實用新型公開了一種用于金剛石表面研磨的設備，包括連接盤，所述連接盤的上端對稱設有與其卡接的支撐柱，所述支撐柱遠離連接盤的一端設有連接桿，所述連接桿上設有連接塊，所述連接塊上設有轉動孔，所述轉動孔中插設有與其轉動連接的轉動軸，所述轉動軸靠近連接盤的一端設有與其卡接的研磨盤，所述支撐柱上設有外螺紋，所述連接桿上設有通孔，所述支撐柱穿過通孔并連接有螺母，所述螺母位于連接桿的上端，所述螺母與支撐柱螺紋連接。本實用新型的優點在于將金剛石研磨設備的夾持設備進行改進，通過兩個環形桿來固定金剛石，便于金剛石的夾持，同時通過盤形連接座的使用，使得可以同時夾持多個金剛石，提高了金剛石的研磨效率。

       主權利要求:

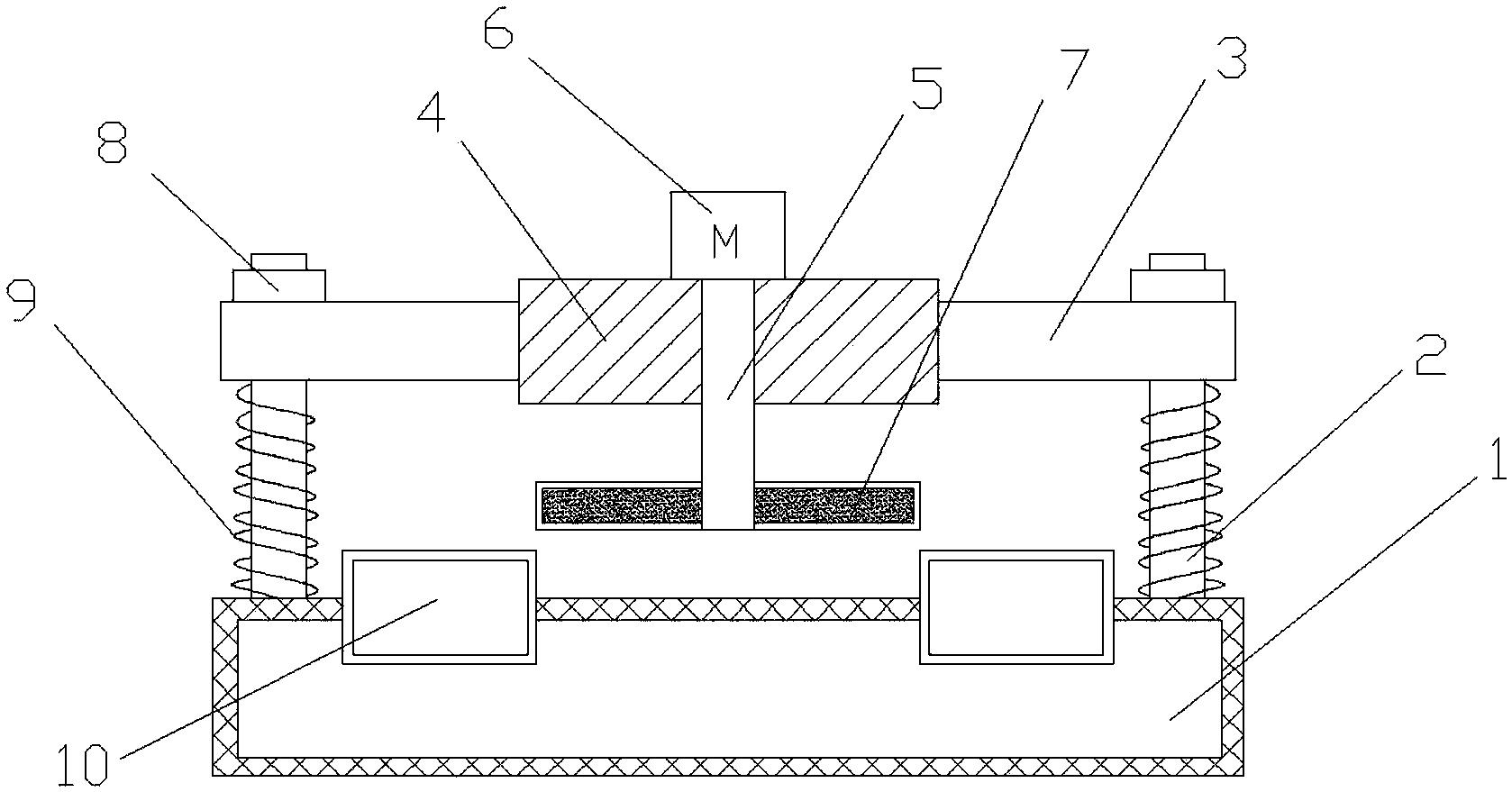

       一種用于金剛石表面研磨的設備，包括連接盤(1)，其特征在于，所述連接盤(1)的上端對稱設有與其卡接的支撐柱(2)，所述支撐柱(2)遠離連接盤(1)的一端設有連接桿(3)，所述連接桿(3)上設有連接塊(4)，所述連接塊(4)上設有轉動孔，所述轉動孔中插設有與其轉動連接的轉動軸(5)，所述轉動軸(5)靠近連接盤(1)的一端設有與其卡接的研磨盤(7)，所述支撐柱(2)上設有外螺紋，所述連接桿(3)上設有通孔，所述支撐柱(2)穿過通孔并連接有螺母(8)，所述螺母(8)位于連接桿(3)的上端，所述螺母(8)與支撐柱(2)螺紋連接，所述連接盤(1)上對稱設有多個卡槽，所述卡槽中卡接有第一環形桿(10)，所述第一環形桿(10)內設有第一滑槽，所述第一滑槽中插設有與其滑動連接的第二環形桿(13)，所述第一環形桿(10)內設有與其固定連接的固定塊。
