申請號: 201720590269.9

申請日: 2017.05.25

申請人: 天津以科美科技發展有限公司

發明人: 劉春華

       摘要：

       本實用新型公開了一種研磨輪修整裝置，包括底板，所述底板的上方安裝有第二電機，所述第二電機的輸出軸連接有第二轉軸，所述第二轉軸包括螺紋段和光軸段，所述螺紋段的一端與第二電機的輸出軸固定連接，螺紋段的另一端連接有光軸段，第二轉軸的軸段上套接有調整套筒，所述調整套筒的底部開設有螺紋孔，且螺紋孔與螺紋段通過螺紋連接，光軸段開設有長條形的鍵槽，光軸段上套接有研磨輪，且光軸段與研磨輪通過平鍵連接，光軸段上安裝有鎖緊螺母，且鎖緊螺母位于研磨輪遠離調整套筒的一側，底板的上方開設有兩條平行的滑槽，底板的上方設有滑板，滑板的底部設有兩條平行的滑塊。本實用新型解決了對不同厚度的研磨輪的修整問題，提高了修整的效率。

       主權利要求:

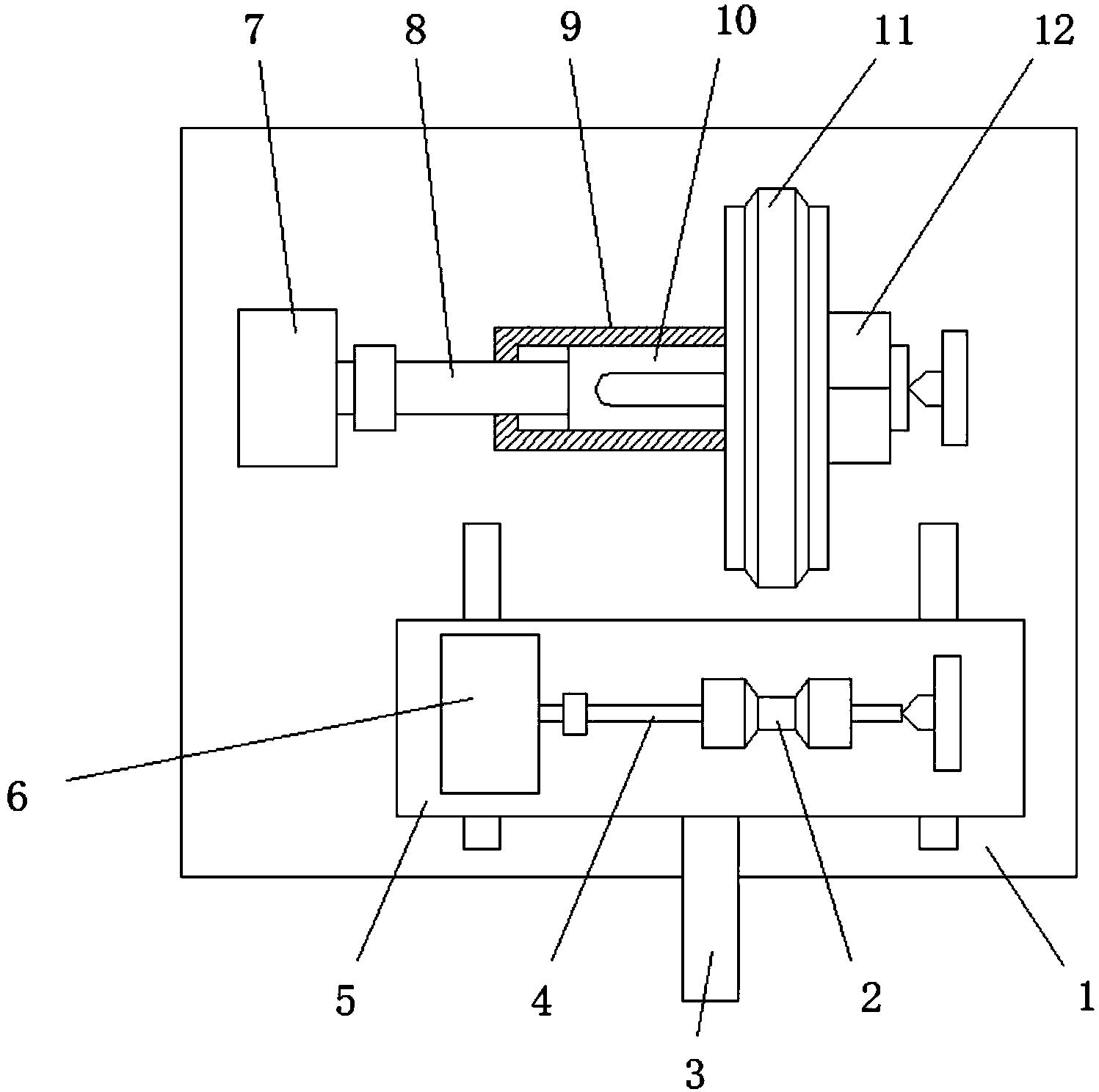

       一種研磨輪修整裝置，包括底板（1），其特征在于，所述底板（1）的上方安裝有第二電機（7），所述第二電機（7）的輸出軸連接有第二轉軸，所述第二轉軸包括螺紋段（8）和光軸段（10），所述螺紋段（8）的一端與第二電機（7）的輸出軸固定連接，螺紋段（8）的另一端連接有光軸段（10），第二轉軸的軸段上套接有調整套筒（9），所述調整套筒（9）的底部開設有螺紋孔，且螺紋孔與螺紋段（8）通過螺紋連接，所述光軸段（10）開設有長條形的鍵槽，光軸段（10）上套接有研磨輪（11），且光軸段（10）與研磨輪（11）通過平鍵連接，光軸段（10）上安裝有鎖緊螺母（12），且鎖緊螺母（12）位于研磨輪（11）遠離調整套筒（9）的一側，底板（1）的上方開設有兩條平行的滑槽，底板（1）的上方設有滑板（5），所述滑板（5）的底部設有兩條平行的滑塊，且滑塊位于滑槽內，滑板（5）的上方安裝有第一電機（6），所述第一電機（6）的輸出軸連接有第一轉軸（4），所述第一轉軸（4）上套接有金剛石砂輪（2），且第一轉軸（4）與金剛石砂輪（2）通過平鍵連接，滑板（5）的側邊安裝有推桿（3）。
