王 娜1 吳慎將1* 蘇俊宏1 徐均琪1 王可瑄2  (1． 西安工業大學 光電工程學院 西安 710021;2．陜西應用物理化學研究所 西安 710061)

       摘 要: 類金剛石(DLC)薄膜自身具備較好的光學性能，從而在紅外光學窗口具有極大的應用前景，但其殘余應力決定了薄膜的穩定性?；谏漕l磁控濺射技術，在雙面拋光Si(100)基底上，采用射頻功率350W、本底真空2.0×10^－7 Pa、濺射氣壓7.1×10^－3 Pa、氬氣流量50mL/min等工藝，沉積厚度為2.5785μm、殘余應力為0.9GPa的DLC薄膜，膜基結合力良好。Ｒaman光譜測試顯示薄膜具備DLC薄膜特性。輪廓儀測試的Sq為0.957nm，樣品表層較為平滑。利用剝離法，用3M膠帶檢測薄膜附著力等級達到3B，未出現薄膜脫離現象。

       關鍵詞: 光學窗口 射頻磁控濺射 類金剛石薄膜 光學特性 應力 表面形貌

       類金剛石(DLC)膜是一種性質介于金剛石和石墨之間的非晶態物質，主要以sp^3和sp^2雜化為主的三維環狀交叉網絡結構。DLC 薄膜是一種新興的硬度較高的涂層，在機械、電子、光學、熱學、聲學、 醫學等領域被普遍使用。但是DLC薄膜在沉積中一般具有較高的殘余應力，尤其是基底與薄膜之間不做任何處理直接制備DLC薄膜時，薄膜與基底的結合力通常情況下較差，從而限制了薄膜厚度。

       DLC 薄膜制備時厚度較大則其吸收系數也會較大，尤其在長波紅外波段，從而DLC薄膜的厚度被控制在2μm之內，5～7 μm厚的DLC薄膜在長波紅外吸收損失會達到20%。 DLC 薄膜沉積到一定的厚度時就會出現起皮、 脫落的現象，DLC薄膜的殘余應力隨著厚度的增加也會出現較大的差異。2017 年，朱昌等利用脈沖離子鍍技術制備了厚度為2μm的DLC薄膜，殘余應力為7.742GPa;2018年，Ye Y 等利用非平衡磁控濺射方法制備了厚度為1.76 μm的DLC薄膜，薄膜殘余應力為－2.96 GPa;2017 年，Lin Y 等利用非平衡磁控濺射方法制備了厚度為0.7 μm 的DLC薄膜，其薄膜殘余應力為－0.5 GPa; 2017 年，Dai W 等利用脈沖磁控濺射法制備了有 Ti 過渡層的DLC 薄膜，DLC薄膜的厚度為0.66μm，薄膜殘余應力為0.8GPa;2016 年，Shiri S 等在不同形狀的Si基底上制備了厚度為0.4 μm左右的DLC薄膜，薄膜殘余應力約為0.76GPa。

        從上述研究結果可知，直接在基底上沉積DLC薄膜，薄膜中會存在較多的弊端，薄膜厚度增加時殘余應力將增大，當殘余應力大于DLC薄膜的韌性與 基體的結合強度時，將會出現因殘余應力過大而發生破裂提前失去作用的現象，嚴重影響DLC薄膜在工業上的應用類型和使用時間。尤其使用在導 彈和作戰飛機的紅外窗口和頭罩材料，要具備極端天氣下的抗雨蝕能力，就需要有厚的薄膜涂層。 本文采用射頻磁控濺射技術，以雙面拋光Si片為基 底，探索2μm以上厚度、低應力DLC薄膜的制備工藝及薄膜特性。

       1 實驗

        用意大利生產的KS60 VＲ射頻磁控濺射鍍膜設備沉積鍍膜。濺射靶材:99.99%石墨，基底材料:采用雙面拋光單晶Si(100)，Si 基底尺寸為30mm×4 mm×0. 35 mm。先用濃度為5%的FH溶液浸泡5min，然后用清水沖洗干凈，再將Si片用去離子水超聲清洗10min，最后將Si片放在丙酮和無水乙醇的混合溶液中用超聲波清洗10min，再用氮?dú)獯蹈?，隨后裝入真空室。 DLC 薄膜的濺射工藝如下:本底真空度為2.0×10^－7Pa，濺射氣壓為7.1×10^－3Pa，濺射功率為350W，基體負偏壓148V，濺射時間16h，靶基距35cm。

       采用PGI Optics 輪廓儀測量DLC膜厚;用New View8000 輪廓儀檢測DLC 膜的表面粗糙度;采用532nm 的激光器對DLC薄膜進行Ｒaman檢測。用 原子力顯微鏡(AFM)觀測DLC薄膜微觀形態。

       2 結果與討論
       2. 1 Ｒaman譜表征

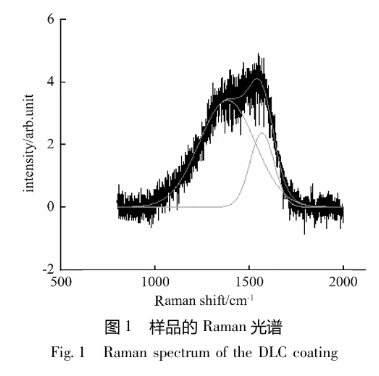

       Ｒaman 光譜是分析材料內部結構的常用方法。金剛石中碳鍵為sp^3雜化鍵，而石墨中的碳鍵則為sp^2雜化鍵，DLC薄膜為無定形結構碳，薄膜中碳鍵同時存在sp^2和sp^3兩種類型。金剛石和石墨的Ｒaman光譜早已經確定，金剛石和石墨的Ｒaman 峰分別位于1332 和1575 cm－1附近。而 DLC 薄膜的Ｒaman光譜為不對稱的傾斜散射峰， 一般對DLC薄膜的Ｒaman光譜進行高斯(Gauss) 擬合后，可以得到在1580cm^－1附近的G峰和1350 cm^－1附近的D峰。一般認為sp^3雜化鍵含量的多少可以用ID /IG 來衡量，因此，對制備的薄膜樣片進行Ｒaman光譜檢測，其檢測結果如圖1所示。

       從測試結果可以看出薄膜樣片的Ｒaman光譜圖，它由高波數段1580cm－1附近處的一個寬峰和低波數段1350cm^－1的一個肩峰組合而成，符合 DLC 薄膜Ｒaman 譜特征。對Ｒaman 光譜圖 Gauss 分峰并擬合處理，得到位于1382cm^－1附近的D峰和1568cm^－1附近的G峰，并且D峰和G峰的強度分別為33和24，DLC薄膜樣片的峰值強度比值ID/IG =1. 4，說明該薄膜含有較多的sp^2鍵。

       2. 2 光學特性

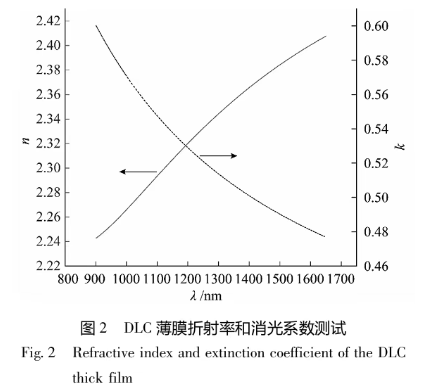

       為了研究射頻磁控濺射沉積單層薄膜的光學特性，使用橢偏儀(M-2000UI)對薄膜進行測量，DLC膜的折射率n和消光系數k如圖2所示。

       從圖2中可以看出，當波長為1600nm 時，DLC薄膜n為2.4，k為0.48 左右。根據相關研究表明， 磁控濺射制備的DLC膜折射率為1.8 ～2.4(波長 1600 nm 時)，消光系數變化則較大為0.008～2，所 以樣片薄膜的消光系數和折射率在合理的范圍內。

       2. 3 物理特性

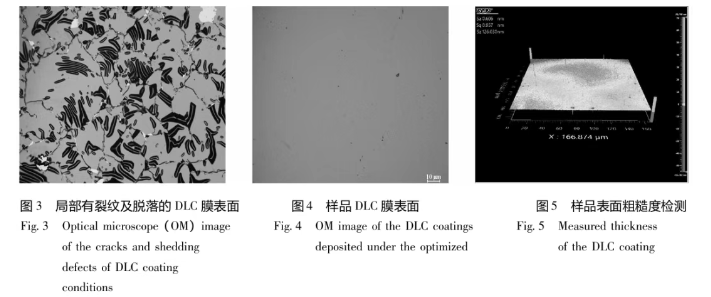

       前期交叉工藝實驗中，如果沉積工藝不適當， DLC 薄膜中將出現較大的殘余應力，使得薄膜局部剝落和大量的裂紋，如圖3所示。

       使用光學顯微鏡，觀測了本實驗制備的DLC薄膜表面狀態，如圖4所示。薄膜表面光滑均勻，證明了DLC薄膜具有較好的表面質量，表面上呈現的少 量黑色顆粒狀則是由于DLC薄膜在制備過程中，灰塵掉落產生的。

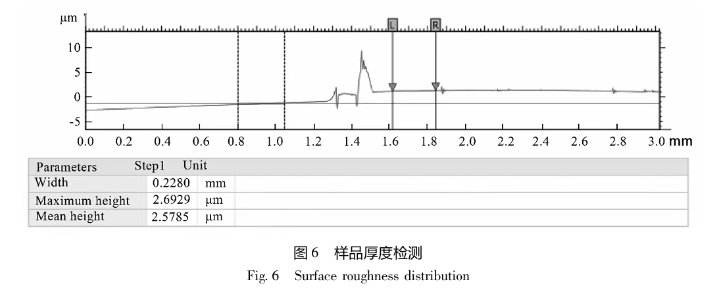

       在鍍膜前，用耐高溫膠帶制作臺階，以便后續進行膜厚的測量。將制備好的厚DLC薄膜樣品，使用PGI Optics 接觸式的輪廓儀進行臺階測量，薄膜平均厚度為2.5785 μm，其測量結果如圖6所示。

       使用Newview8000 輪廓儀進行表面粗糙度的檢測，表征厚膜的表面性能，結果如圖5所示。由圖5可以看出，制備的2.5785μm厚的薄膜表面粗糙度。

       薄膜表面質量對薄膜性能會產生至關重要的影響。厚度不一樣，DLC薄膜表層的性能也會有波動。該樣片的平均粗糙度為0.606 nm，均方根粗糙度為0.957nm。從測量結果看，Sa 和 Sq 均較小，表明此工藝下厚膜表面整體光滑平整。

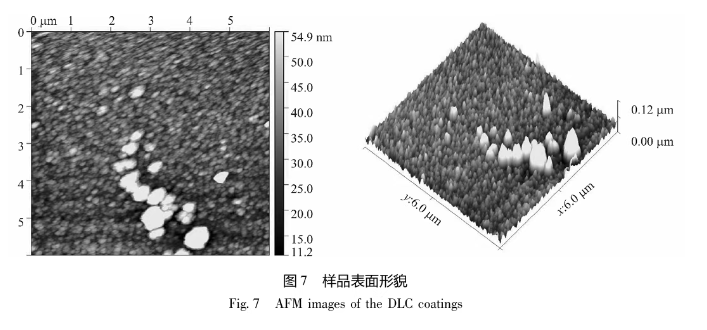

       在對薄膜進行了粗糙度的測試后，利用FM Nanoview1000 AFM 對其進行了表面形貌的測試，測試面積為6μm×6μm，測試結果如圖7所示。右側的條狀高度標尺反映的是薄膜表面的高度變化。從 測試結果表明，薄膜表面有一些高度較為突出的部分，經文獻查閱，這是由于雜質引起的局部凸起。這種雜質產生有兩種原因，一是制備薄膜前基底清洗不徹底導致的，二是制備薄膜儀器的真空腔體沒有清理干凈或制備薄膜的原料純度不夠里面含有雜質導致的。

       2. 4 薄膜殘余應力及附著力

       DLC薄膜在制備過程中形成殘余應力，其發展過程和影響因素較復雜。薄膜制備時的微觀晶體形狀、大小變化等都會導致薄膜應力的形成。 薄膜沉積過程中，基片溫度、薄膜生長率、真空壓力和氣體溫度等工藝因素不合適，導致薄膜表面缺陷增多或微觀結構改變，從而影響應力的產生。因 此，在制備厚度為2.5785μm的單層DLC薄膜，并進行了薄膜殘余應力的計算。在計算薄膜殘余應力前，先用接觸式輪廓儀PGI Optics 測量了基底鍍膜前和鍍膜后的面形。將輪廓儀測得的數據利用最小二乘法進行擬合，得到曲率半徑，最后通過Stoney 公式進行計算，得到DLC薄膜殘余應力的大小。 經過測試及計算，得到的DLC薄膜殘余應力為0.9GPa。

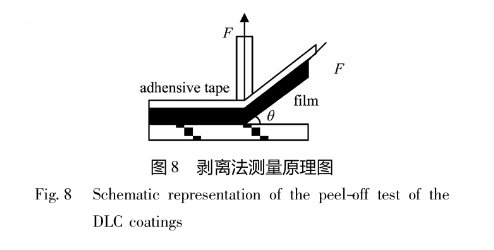

       薄膜與基底的結合力大小是評價涂層性能的一個 重要因素，不管制備的薄膜自身性能如何，只有具有較好的膜基結合力，薄膜才能實現作用。本文結合剝 離法測試DLC薄膜的附著力。剝離法是一種定性測量方法，其測量原理如圖8所示，在薄膜表面粘接寬度為b的膠帶，然后以角度θ對膠帶施加力F。

       用刀片在薄膜樣片表面1mm×1mm區域內劃2×2 的格子，然后使用3M 600膠帶緊粘在薄膜樣 片表面，經過3min左右后，以90°的角度迅速提拉 膠帶，使膠帶脫離薄膜樣片表面，然后觀察薄膜樣片表面，發現薄膜劃痕區域其切割線條的邊緣和交叉點有細粉脫落，受影響的區域占網格的5%左右，從而判斷薄膜附著力等級為3B，表示DLC薄膜的附著力較好。

       3 結語

       使用射頻磁控濺射的方法，在射頻功率850W、 Ar 流量50mL/min(標準狀態)、本底真空度2×10^－7 Pa、工作氣壓7.1×10^－3 Pa、靶基距35 cm、基體負偏壓148V的工藝參數下在Si基底上制備了厚度2.5785 μm、殘余應力0.9 GPa的DLC薄膜;經微觀表征，可以看出:DLC 膜層由緊密排列的納米顆粒構成，表面粗糙度Sa為0.6 nm，表面較平整光滑;薄膜整體應力小，膜基結合力強，可以用于光學窗口作為保護膜。目前，DLC薄膜樣品表面微觀結構中還存在奇異高點，在后續的工作中通過優化工藝，改善薄膜表面特性，減小ID/IG值，進一步提高sp^3雜化含量。
