申請?zhí)? 201721458962.7

申請日: 2017.11.04

申請人: 浙江省化工工程地質勘察院

發明人: 陳軍弟

       摘要：

       本實用新型公開了一種氣舉反循環金剛石鉆頭，旨在解決現有鉆頭在氣舉反循環過程中排渣能力較低的問題，其技術方案要點是：一種氣舉反循環金剛石鉆頭，包括與鉆桿連接的連接部、與連接部固定連接的冠頭部，所述冠頭部包括柱狀的牙掌；所述連接部包括固定在牙掌底面的限位條，所設限位條遠離牙掌的一端設有卡槽；所述鉆桿底部設有與之對應的限位槽，限位條抵接于限位槽內壁，限位槽內設有卡接機構，所述卡接機構包括收納槽、封閉收納槽的擋板、開設在擋板中心的缺口、一端固定在收納槽內壁的彈簧、連接在所述彈簧另一端且抵接于收納槽側壁的卡球。本實用新型通過改變鉆頭與鉆桿的連接方式增強排渣能力。

       主權利要求:

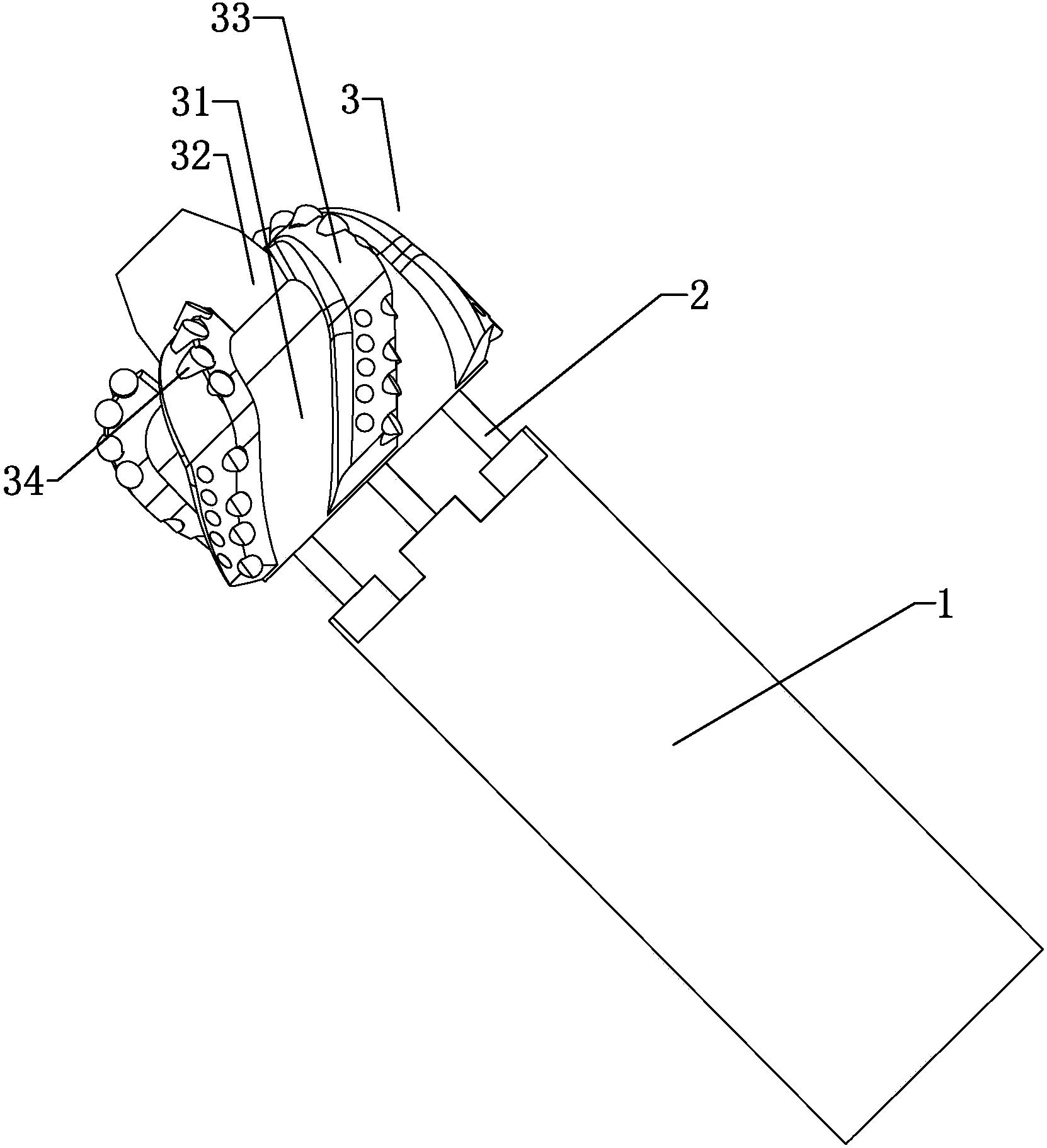

       一種氣舉反循環金剛石鉆頭，包括用于連接鉆桿（1）的連接部（2）、與連接部（2）固定連接的冠頭部（3），其特征在于：所述冠頭部（3）包括柱狀的牙掌（31）、螺旋分布并固定在牙掌（31）周壁的牙輪（33）、固定在牙掌（31）遠離連接部（2）一面的鉆刀（32）；所述連接部（2）包括固定在牙掌（31）底面的限位條（21），所設限位條（21）沿牙掌（31）軸線方向延伸并在遠離牙掌（31）的一端設有卡槽；所述鉆桿（1）底端設有與限位條（21）配合的限位槽（11），限位條（21）抵接于限位槽（11）內壁，限位槽（11）內設有卡接機構（4），所述卡接機構（4）包括設于限位槽（11）內壁且截面為圓形的收納槽（41）、封閉收納槽（41）的擋板（43）、開設在擋板（43）中心的缺口（44）、一端固定在收納槽（41）內壁的抵緊彈簧（46）、連接在所述抵緊彈簧（46）另一端且抵接于收納槽（41）側壁的卡球（42），所述缺口（44）與卡槽（45）的開口直徑相同，所述抵緊彈簧（46）處于壓縮狀態且彈力方向朝向缺口（44），所述卡球（42）直徑大于缺口（44）。
