隨著電子設備向小型化、高功率化發展，熱管理問題愈發關鍵。高分子復合材料因輕質、易加工等優勢常用于熱管理，但固有低導熱性限制其應用。添加導熱填料雖能提升導熱系數，卻面臨界面熱阻大、力學性能惡化等難題。聚（離子液體）（PIL）兼具離子液體特性與聚合物加工優勢，液態金屬（LM）、金剛石也因獨特性能受關注，不過材料有效復合及協同作用發揮存在挑戰。

       近日，中國科學院深圳先進技術研究院么依民副研究員在高導熱、高柔韌性及高可靠性的熱界面復合材料取得新進展。研究成果以“Synergistic Liquid Metal-Diamond-Reinforced Poly(ionic liquid) Composites for High Thermal Conductivity and Excellent Reliability”為題發表在《ACS Applied Materials & Interfaces》期刊。

       本研究提出了一種導熱復合材料，該材料結合了聚（離子液體）（PIL）、聚（1-辛基-3-乙烯基咪唑）雙（三氟甲磺酰基）酰亞胺 （P[OVIm]NTf 2）、液態金屬 （LM） 和金剛石作為雙重填料，總計 85 vol% 負載。該復合材料在鋼基材上實現了 14.2 W(mK)的導熱系數、74% 的拉伸伸長率和 0.99 MPa 的界面粘合強度。結構優化和界面工程有助于其卓越的機械柔韌性和可加工性，動態流變分析證實了這一點。

       在芯片封裝測試中，該復合材料通過降低界面熱阻來提高散熱效率。金剛石摻入可防止 LM 氧化，在老化測試（-55至125 oC，300 次循環;150 oC，1000小時）后保持 99% 的表面覆蓋率，并將性能下降降至最低。鍍鉻金剛石進一步提高了高濕度和高溫下的可靠性。這種三元系統解決了高填料含量和熱界面材料柔韌性之間的權衡。界面增強和協同穩定機制平衡了導熱性與長期可靠性。這些發現促進了聚離子液體在熱管理中的應用，為大功率電子產品提供了耐用的解決方案，尤其是在極端條件下。該研究建立了一個框架，用于設計具有優化性能和穩定性的高級TIM。

       圖文導讀

圖1. 材料表征：(a) P[OVIm]NTf?的化學式，(b) X射線光電子能譜（XPS）分析，(c) 展示柔韌性、拉伸性能和黏度的實物圖，(d) 金剛石微粉的掃描電子顯微鏡（SEM）圖像，(e) 鍍鉻金剛石微粉的掃描電子顯微鏡圖像，以及 鍍鉻金剛石的能量色散X射線光譜（EDS）元素分布圖。

圖2. 復合材料表征：(a) P[OVIm]NTf?/液態金屬-金剛石黏彈性體的制備過程，(b) 液態金屬與鍍鉻金剛石之間的界面相互作用機制，(c) 宏觀柔韌性展示，(d) 復合材料的橫截面掃描電子顯微鏡圖像，(e) 液態金屬橋接金剛石顆粒的示意圖，以及 鎵（Ga）分布的能量色散X射線光譜（EDS）圖譜。

圖3. 力學性能表征：(a) 不同液態金屬（LM）/金剛石含量下的應力-應變行為，(b) 彈性模量與液態金屬含量的關系，(c) 韌性評估，(d) 與剛性顆粒復合材料的拉伸性能對比，(e) 拉伸性能基準測試，(f) 不同液態金屬/金剛石配比樣品的界面粘合強度分析，以及 粘合性能的實物展示。

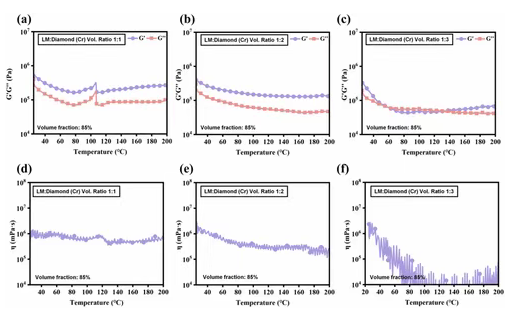

圖4. 流變性能表征：(a - c) 不同液態金屬/金剛石比例（1:1、1:2、1:3）下儲能模量（G′）和損耗模量（G″）隨溫度的變化，(d - f) 相應比例下黏度隨溫度的變化曲線。

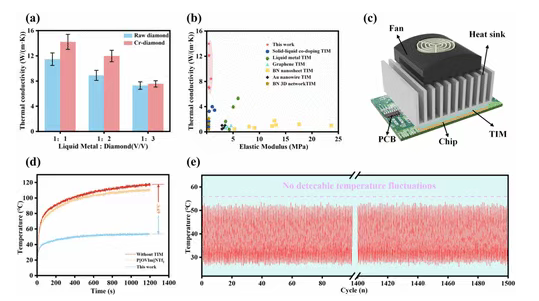

圖5. 熱性能評估：(a) 導熱系數隨液態金屬/金剛石填料負載量的變化，(b) 與聚合物基熱復合材料的性能對比，(c) 散熱測試示意圖，(d) 溫度變化對比（與P[OVIm]NTf?材料及無熱界面材料情況相比），(e) 1500次熱循環（加熱 - 冷卻循環）下的穩定性。

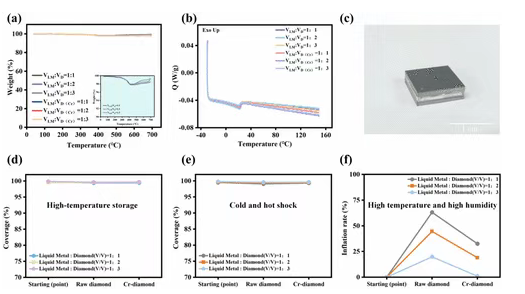

圖6. 熱穩定性和耐老化性能評估：(a) 不同液態金屬（LM）和金剛石含量的P[OVIm]NTf?/LM-金剛石黏彈性體在空氣氣氛下的熱重分析（TGA）曲線；(b) 不同液態金屬和金剛石含量的P[OVIm]NTf?/LM-金剛石黏彈性體的差示掃描量熱法（DSC）熱譜圖；(c) 夾層樣品照片；(d) 冷熱沖擊老化測試過程中樣品覆蓋率的變化；(e) 高溫存儲老化測試過程中樣品覆蓋率的變化；(f) 高溫高濕老化測試過程中樣品膨脹率的變化。

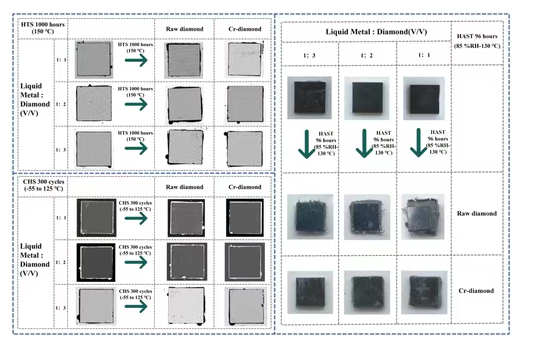

圖7. 環境可靠性評估：高加速應力潮態測試（HAST）覆蓋率保持率（相對濕度85%，130°C，96小時）；冷熱沖擊測試（CHS，-55至125°C，300次循環）；高溫存儲測試（HTS，150°C，1000小時）下的尺寸穩定性 。
