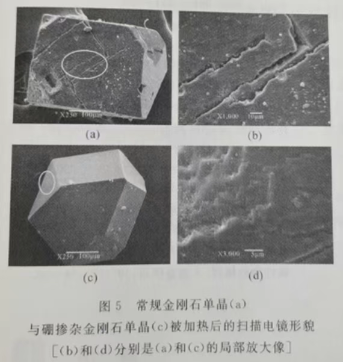

用掃描電鏡觀察兩種金剛石單晶受熱后的形貌如圖5所示。可以看出，常規金剛石單晶加熱之后晶體的完整性遭到了嚴重破壞，晶體表面出現了尺寸較大的熱蝕坑和橫貫晶體的大裂紋。由局部放大像可知，常規金剛石受熱產生的熱裂紋約有5~10μm寬。顯然，當溫度到達1000℃時，常規金剛石單晶已經發生了明顯氧化。

       相比之下，硼摻雜金剛石單晶在受熱之后依然保持較為完整的晶體形態，雖然表面粗糙度有所增加，但是未出現明顯的氧化破壞痕跡。由放大像可以看出，在硼摻雜金剛石單晶表面的局部出現了較輕的表面氧化現象,存在明顯的褶皺和尺寸較小的氧化蝕坑。試驗觀察到的現象與熱分析檢測的結果基本一致，即硼摻雜金剛石單晶在1000℃時剛剛開始出現表面氧化現象，且程度不嚴重。
