高質量金剛石薄膜的開發對于推動量子技術、電力電子和熱管理的發展至關重要。離子注入和剝離技術已成為制造具有可控厚度和大面積金剛石晶片可擴展生產金剛石薄膜的關鍵方法。
       萊斯大學的研究人員提出了一種結合離子注入、外延生長和電化學剝離的高效方法，用于制備高質量金剛石薄膜。相關工作以“Ion‐Implantation, Epilayer Growth, and Lift‐Off of High‐Quality Diamond Films”為題發表在《Advanced Functional Materials》上。

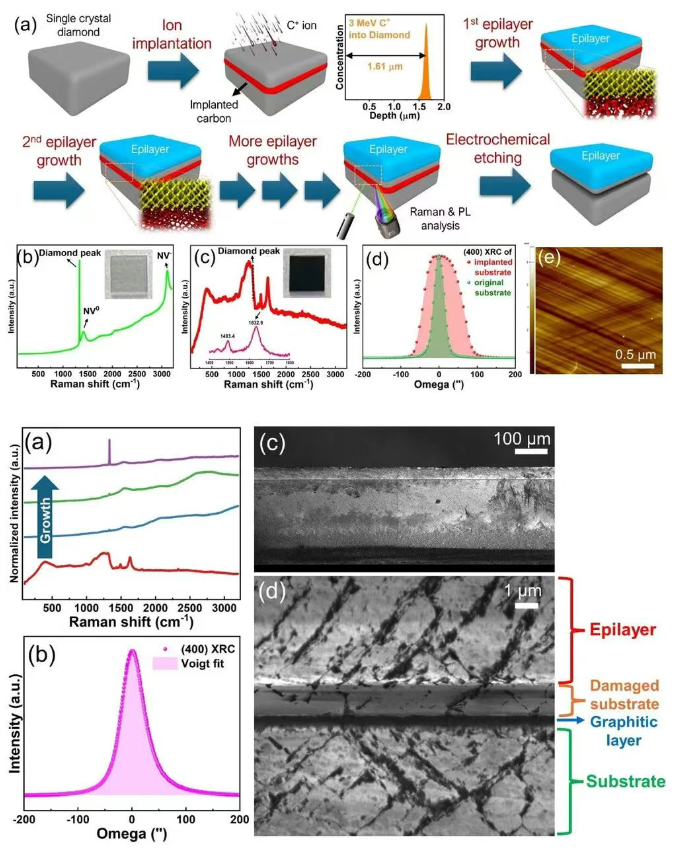

       首先，采用3 MeV碳離子（C2+）注入商業化學氣相沉積（CVD）金剛石襯底，形成深度約1.6 μm的非晶碳層；隨后通過微波等離子體化學氣相沉積（MPCVD）系統進行外延生長（甲烷和氫氣為氣源，溫度約800°C），在生長過程中無需高溫退火，非晶碳層直接轉化為石墨層，并通過高分辨透射電鏡（HRTEM）和電子能量損失譜（EELS）驗證其結構演變；最后利用電化學刻蝕選擇性去除石墨層，實現外延層的高效剝離，同時保留襯底的低粗糙度（0.3 nm），支持多次循環使用。該方法通過界面動態調控和原位石墨化機制，顯著提升了金剛石薄膜的純度（氮空位中心密度接近電子級標準），為量子技術和高性能電子器件提供了可持續制備方案。

       這項研究促進了對離子注入商業金剛石襯底上金剛石外延層生長過程中關鍵界面動力學的理解。利用高分辨率橫截面電子顯微鏡和光譜分析，在外延層過度生長期間，受損金剛石層直接轉化為石墨層，無需高溫退火。沿側面截面的拉曼和光致發光光譜映射突出了外延層的卓越品質和純度，展示了與電子級金剛石相當?shù)牡瘴恢行拿芏龋蛊浞浅＿m合量子和電子應用。最后，外延層通過電化學蝕刻有效分離，留下表面粗糙度低的基板，可在多個生長周期中重復使用。這些結果為改進離子注入和剝離過程、彌合界面演變中的關鍵差距以及為跨各種技術應用的可持續、高性能金剛石薄膜奠定基礎提供了寶貴的見解。

       圖文導讀
